Проверка блока питания без наличия компьютера

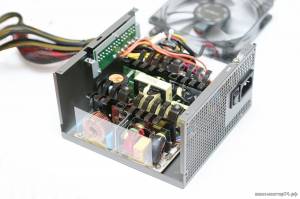

Как известно, блок питания (БП) является жизненно важной деталью любого компьютера, притом зачастую, он же является причиной его неисправности. Разумеется, как и любая другая часть вашего ПК, блок питания в легкую поддается замене, однако, не стоит забывать, что БП далеко не единственная деталь, способная привести к отказам компьютера в работе.

Поэтому имеет смысл поберечь нервы и деньги, которые могут быть потрачены впустую в попытках приобрести новый БП и попытаться самостоятельно провести диагностику аппарата. В осуществлении задуманного нам поможет обыкновенный мультиметр.

Для начала разберемся с основными задачами устройства. В норме блок питания должен подавать напряжение по трем основным силовым цепям – 3,3v; 5v и 12v. Провода, соответствующие данным линиям окрашены в оранжевый, красный и желтый цвета соответственно.

Возможны отклонения от вышеупомянутых величин, но не более чем на 5% для 3,3v и 5v (красные и оранжевые провода). Для 12v (желтые провода) допустимы отклонения вплоть до 10-ти процентов.

Следует обратить внимание на характерные признаки неисправности БП, такие как звуки, издаваемые устройством; старт блока питания в отсутствии подключения к материнской плате; отказ систем охлаждения.

Следующим шагом будет запуск БП с целью выявления признаков его работоспособности. Для этого необходимо выполнить ряд несложных процедур.

  1. Отсоединить БП от всевозможного оборудования, в том числе от материнской платы.
  2. Произвести подключение какого-либо периферийного устройства, будь то устройство охлаждения в виде вентилятора или CD/DVD привод.

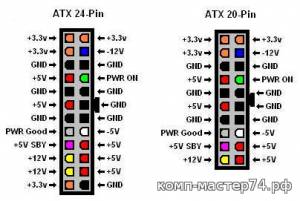

  3. На 24-х контактном разъеме (самый большой из имеющихся) необходимо замкнуть зеленый контакт и заземление (черный). Сделать это можно с помощью любого проводящего элемента, например, проволоки или скрепки (желательно изолированной в месте соприкосновения с пальцами).
  4. Подключить сетевой кабель.

После выполнения этих действий БП должен запуститься, об этом незамедлительно сообщат жужжащие кулеры и работающая периферия.

Настало время приступить непосредственно к замерам. Как уже было сказано выше, для этих целей нам понадобится мультиметр.

Его приобретение не должно стать проблемой, если у вас имеется доступ к источникам сбыта электротехники. Ныне существует множество вариаций дизайна этого прибора, но в основном они делятся на две группы – аналоговые и цифровые. Как можно было догадаться, аналоговые используют для отображения показаний механическую стрелку, а цифровые – электронный экран.

При кажущемся удобстве последнего варианта, его аналоговый "коллега" зачастую отличается повышенной точностью и выявляет даже малейшие колебания напряжения. Таким образом, у каждого из них есть свои преимущества, выбор наиболее подходящего инструмента остается за вами.



Теперь, когда у вас имеется необходимое оборудование, остается только снять с него показания.

  1. Запустите блок питания.
  2. Подсоедините контакты мультиметра согласно руководству.
  3. Поставьте мультиметр в режим для измерения постоянного тока, вплоть до 20v.
  4. Черный контакт мультиметра подсоедините к любому разъему, соответствующему черному проводу.
  5. Произведите замеры, путем подключения красного контакта мультиметра к каждому из проводов, соответствующих основным силовым линиям БП – 12v; 5v; 3,3v (желтый, красный и оранжевый провода).

Убедитесь в том, что блок питания выдает адекватные напряжения по каждой из линий с учетом допустимых погрешностей, описанных выше.

В случае, если это так, то БП исправен и возможно, причину проблем стоит поискать в иных комплектующих ПК.

Помните о мерах предосторожности, все производимые действия вы делаете на свой страх и риск.

Помимо этого, не стоит пытаться самостоятельно вскрывать блок питания без наличия должной квалификации и опыта в этой сфере. Подобные действия могут стать угрозой для вашей жизни.

Убедитесь в том, что все провода надежно изолированы. При необходимости их можно изолировать вручную, кроме сетевого кабеля, так как в случае повреждения наиболее предпочтительна его замена.


Полезный совет:
В корзине системного блока, где вплотную установлено два или три жестких диска, места для забора воздуха практически нет, поэтому вентиляторы дисков крутятся вхолостую. Отсюда можно сделать множество выводов. Начиная с того, что диски лучше не устанавливать в соседние слоты. И заканчивая тем, что вентиляторы на соседние диски можно не ставить – все равно будут работать вхолостую.
